![CATV 1550 nm optischer Verstärker Multi](/uploads/s/5dba4fc6612d42ffb6c3a0b3998a5de9.webp)
CATV 1550 nm optischer Verstärker Multi
Dieses Handbuch gilt für den Glasfaserverstärker der Serie WE-1550-YZCW. Es beschreibt hauptsächlich die Leistungsmerk
Senden Sie Ihre AnfrageBESCHREIBUNG
Basisinformation.
Modell Nr. | WE-1550-YZCW |
Pon-Wellenlänge | 1260–1360 nm, 1480–1500 nm |
CATV-Wellenlänge | 1545-1565 Nm |
Transportpaket | Perlenwolle |
Spezifikation | 2U |
Warenzeichen | vorherrschen/fobetmoc |
Herkunft | Zhejiang |
Produktionskapazität | 400 |
Produktbeschreibung
Dieses Handbuch gilt für den Glasfaserverstärker der Serie WE-1550-YZCW. Es beschreibt hauptsächlich die Leistungsmerkmale, technischen Parameter, Installation und Fehlerbehebung, allgemeine Fehlerbehebung und andere verwandte Inhalte des Produkts. Um sicherzustellen, dass das Gerät erfolgreich installiert und sicher betrieben werden kann, lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie das Gerät installieren und Fehler beheben. Und die Installation und Fehlerbehebung sollten strikt nach den im Handbuch angegebenen Schritten erfolgen, um unnötige Schäden an der Ausrüstung oder Unfallschäden für den Bediener zu vermeiden. Bei Fragen wenden Sie sich bitte rechtzeitig an uns.
Besondere Tipps:
- Der Yb-kodotierte Faserverstärker ist ein professionelles High-End-Gerät, dessen Installation und Fehlerbehebung von einem speziellen Techniker durchgeführt werden muss. Lesen Sie dieses Handbuch vor der Inbetriebnahme sorgfältig durch, um Schäden an der Ausrüstung durch Fehlbedienung oder Unfallschäden für den Bediener zu vermeiden.
- Während der Faserverstärker arbeitet, gibt es einen unsichtbaren Laserstrahl vom optischen Ausgangsadapter an der Frontplatte. Um dauerhafte Schäden an Körper und Augen zu vermeiden, sollte der optische Ausgang nicht auf den menschlichen Körper gerichtet sein und der Mensch sollte nicht mit bloßem Auge direkt auf den optischen Ausgang blicken!
- Bitte stellen Sie sicher, dass der Erdungsanschluss des Gehäuses und der Steckdose zuverlässig geerdet ist, bevor Sie den Strom einschalten (der Erdungswiderstand sollte <4 Ω sein), um eine statische Beschädigung des Pumplasergeräts und eine Schädigung von Personen durch geladenes Gehäuse zu verhindern.
- Um sicherzustellen, dass das Gerät über einen langen Zeitraum stabil arbeiten kann, auch bei schwankender Spannung oder im Bereich schlechter Spannungswellen, wird dem Kunden empfohlen, eine spezielle AC-geregelte Stromversorgung oder sogar ein unterbrechungsfreies AC-Stromversorgungssystem (USV) für bedingte Benutzer auszurüsten . In Regionen mit großen Temperaturschwankungen (die ideale Arbeitsumgebungstemperatur des Geräts beträgt 25 °C) oder schlechten Raumklimas wird dem Kunden empfohlen, eine spezielle Klimaanlage auszurüsten, um die Arbeitsumgebung zu verbessern.
1. Bewerbung
- Singlemode-Glasfaser-1550-Verstärkungsnetzwerk
- FTTH-Netzwerk
- CATV-Netzwerk
2. Leistungsmerkmale
- Verwendet Er Yb Codoted-Doppelmantelfasertechnologie;
- Ausgangsanschlüsse: 4–32 optional;
- Optische Ausgangsleistung: Gesamtleistung bis zu 5 W;
- Niedriger Rauschwert: <6 dB bei einem Eingang von 0 dBm;
- Perfekte Netzwerkverwaltungsschnittstelle, im Einklang mit der Standard-SNMP-Netzwerkverwaltung;
3.1 Technikparameter
Artikel | Einheit | Technikparameter | Anmerkung | |
Betriebsbandbreite | nm | 1545 - 1565 | ||
Optischer Eingangsleistungsbereich | dBm | -5 - +10 | ||
Maximale optische Ausgangsleistung | dBm | 36 | ||
Stabilität der Ausgangsleistung | dBm | ±0,5 | ||
Rauschzahl | dB | ≤ 6,0 | Optische Eingangsleistung 0 dBm, λ=1550 nm | |
Rückflussdämpfung | Eingang | dB | ≥ 45 | |
Ausgabe | dB | ≥ 45 | ||
Optischer Steckverbindertyp | SC/APC | |||
C/N | dB | ≥ 50 | Prüfbedingungen gemäß GT/T 184-2002. | |
C/CTB | dB | ≥ 63 | ||
C/CSO | dB | ≥ 63 | ||
Versorgungsspannung | V | A: AC160V - 250V (50 Hz)B: DC48V | ||
Betriebstemperaturbereich | °C | -10 - +42 | ||
Maximale relative Luftfeuchtigkeit im Betrieb | % | Max. 95 % keine Kondensation | ||
Lagertemperaturbereich | °C | -30 - +70 | ||
Maximale relative Luftfeuchtigkeit bei Lagerung | % | Max. 95 % keine Kondensation | ||
Abmessungen | mm | 483 (L) × 440 (B) × 88 (H) |
3.2 Modell- und Leistungsvergleichstabelle
Modell | Gesamtausgangsleistung dBm | Nummer der Ausgabeports | Ausgangsleistung pro Port dBm |
WE-YZB-4 -18 | 25 | 4 | 18 |
WE-YZB-4 -19 | 26 | 4 | 19 |
WE-YZB-4-20 | 27 | 4 | 20 |
WE-YZB-4-21 | 28 | 4 | 21 |
WE-YZB-4-22 | 29 | 4 | 22 |
WE-YZB-4 -23 | 30 | 4 | 23 |
WE-YZB-4 -24 | 31 | 4 | 24 |
WE-YZB-8 -15 | 26 | 8 | 15 |
WE-YZB-8-16 | 27 | 8 | 16 |
WE-YZB-8-17 | 28 | 8 | 17 |
WE-YZB-8 -18 | 29 | 8 | 18 |
WE-YZB-8-19 | 30 | 8 | 19 |
WE-YZB-8-20 | 31 | 8 | 20 |
WE-YZB-8-21 | 32 | 8 | 21 |
WE-YZB-8-22 | 33 | 8 | 22 |
WE-YZB-8-23 | 34 | 8 | 23 |
* WE-YZB-8 -24 | 35 | 8 | 24 |
WE-YZB-16 -15 | 29 | 16 | 15 |
WE-YZB-16 -16 | 30 | 16 | 16 |
WE-YZB-16 -17 | 31 | 16 | 17 |
WE-YZB-16-18 | 32 | 16 | 18 |
WE-YZB-16-19 | 33 | 16 | 19 |
WE-YZB-16-20 | 34 | 16 | 20 |
* WE-YZB-16-21 | 35 | 16 | 21 |
* WE-YZB-16-22 | 36 | 16 | 22 |
WE-YZB-32-15 | 32 | 32 | 15 |
WE-YZB-32-16 | 33 | 32 | 16 |
WE-YZB-32-17 | 34 | 32 | 17 |
* WE-YZB-32-18 | 35 | 32 | 18 |
* WE-YZB-32-19 | 36 | 32 | 19 |
Verfahren
Unternehmensprofil
kontaktiere uns
Ähnliche Produkte
-
Rote Lipolyse-Ampullenlösung für Gesichts- und Körperfett
-
SC LC FC ST Glasfaser-Patchpanel, kann feste Ausführung/LGX-Rackmontage/ausziehbare/ausschwenkbare/Wandmontagegehäuse/ODF-Patchpanel bieten
-

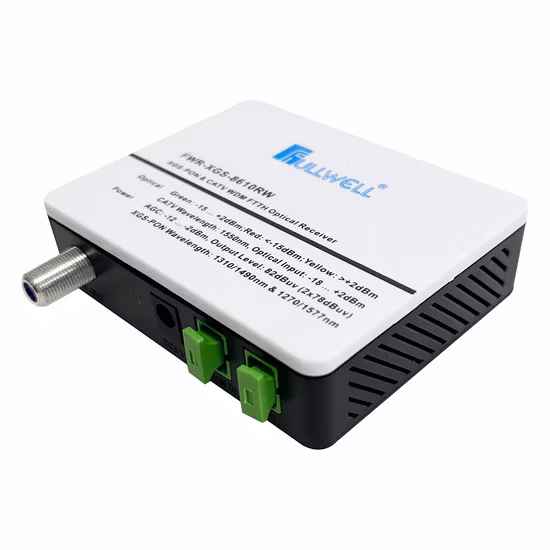

Aktiver optischer Pon-CATV-Knotenempfänger
-
